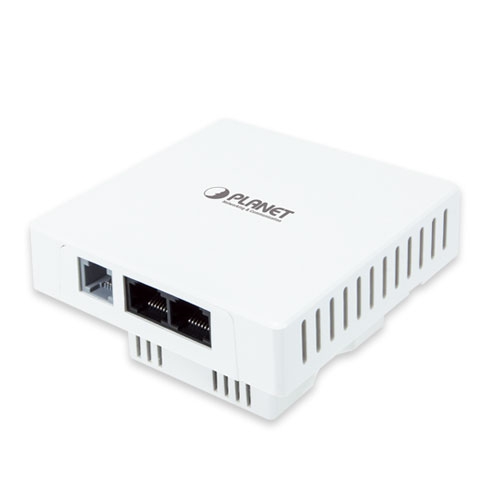

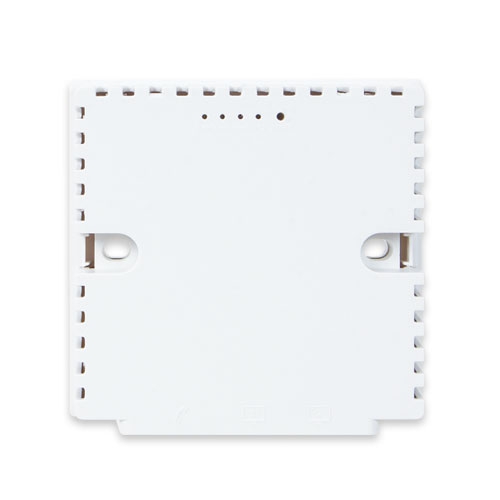

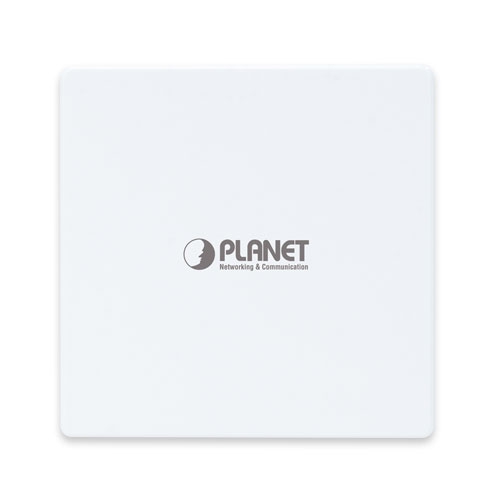

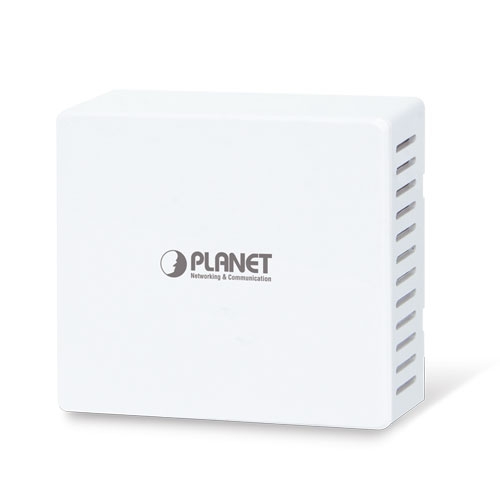

Planet - WDAP-W1200E - 1200Mbps 802.11ac Wave 2 Dual Band In-wall Wireless Access Point, 802.3at PoE PD, 3 10/100/1000T LAN
Part number:
WDAP-W1200E
Price:
1200Mbps 802.11ac Wave 2 Dual Band In-wall Wireless Access Point, 802.3at PoE PD, 3 10/100/1000T LAN, 1 RJ11, 802.1Q VLAN, supports NMS-500/NMS-1000V controller (EU Type)
Features:
- Ultra-high-speed, Wave 2 MU-MIMO All-in-One Manageable Dual-band Wi-Fi Solution for Hotel Industry
- Benefits of MU-MIMO under 802.11ac Wave 2
- Powerful Dual-band WLAN Solution
- Easy Deployment with PLANET AP Controller
- Suitable for Any Room Installation without Spoiling Interior Design
- Comprehensive Wireless Operation Modes
- Basic Features Worth Mentioning
- Simultaneous Dual Band Wireless Connectivity
- In-wall Design Ideal for High-density Wireless Network
- Fast Roaming and Better Coverage
Standard Compliant Hardware Interface
- Compliant with IEEE 802.11ac Wave 2 wireless technology with data rate of up to 1200Mbps
- 3 x 10/100/1000BASE-TX port and one PoE powered device (PD/WAN) port
- Support 1 x RJ11 port for traditional phone using
- European 86-type wall outlet compatibility
Secure Network Connection
- Advanced security: 64-/128-bit WEP, WPA/WPA2 and WPA-PSK/WPA2-PSK (TKIP/AES encryption), 802.1x
- Supports wireless MAC address filtering control to limit the connected wireless clients
- Supports 802.1Q VLAN and SSID-to-VLAN mapping
- Supports IP/Port/MAC address/URL filtering, DoS, SPI firewall
- Supports DMZ and port forwarding
- Bandwidth control per IP address to increase network stability
Multiple Operation Modes and Wireless Features
- Multiple operation modes: AP, Gateway, Repeater, WDS, WISP
- WMM (Wi-Fi multimedia) provides higher priority to multimedia transmitting over wireless
- Coverage threshold to limit the weak signal of clients occupying session
- Real-time Wi-Fi channel analysis chart and client limit control for better performance
Easy Deployment and Management
- Supports PLANET WS/NMS AP Controllers in AP mode
- Easy discovery by PLANET Smart Discovery
- Self-healing mechanism through system auto reboot setting
- System status monitoring through remote Syslog Server
- Supports PLANET DDNS/Easy DDNS
| Hardware Specifications | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

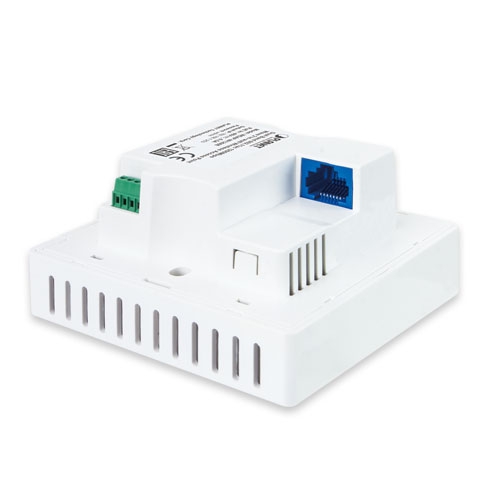

| Interfaces | LAN 2 x 10/100/1000BASE-TX RJ45 port Auto-negotiation and auto MDI/MDI-X PoE Port 1 x 10/100/1000Mbps auto MDI/MDI-X RJ45 port (rear panel) ※ IEEE 802.3af/at PD port RJ11 Port Six-position four-conductor (6P4C) modular jack | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Antennas | Gain: 4 x 2dBi antenna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Button | Reset button (Press over 10seconds to reset the device to the factory default) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LED Indicators | LAN1/LAN2/WAN/SYS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensions (W x D x H) | 86 x 45 x 86 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight | 168 ± 5g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Requirements | 48V DC IN, 0.5A, IEEE 802.3af/at PoE+ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Consumption | < 8W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mounting | In-wall mount | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wireless Interface Specifications | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standard | IEEE 802.11ac IEEE 802.11n IEEE 802.11a IEEE 802.11b IEEE 802.11g IEEE 802.11i IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x flow control | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Media Access Control | CSMA/CA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data Modulation | 802.11ac: OFDM (BPSK / QPSK / 16QAM / 64QAM / 256QAM) 802.11a/g/n: OFDM (BPSK / QPSK / 16QAM / 64QAM) 802.11b: DSSS (DBPSK / DQPSK / CCK) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Band Mode | 2.4G / 5G concurrent mode | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Frequency Range | 2.4GHz: FCC: 2.412~2.462GHz ETSI: 2.412~2.472GHz 5GHz: FCC: 5.180~5.240GHz, 5.745~5.825GHz ETSI: 5.180~5.700GHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Channels | FCC: 36, 40, 44, 48, 149, 153, 157, 161, 165 (9 channels) ETSI: 36, 40, 44, 48, 100, 104, 108, 112, 116, 132, 136, 140 (12 channels) 5GHz channel list will vary in different countries according to their regulations. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF Power | <20dBm (EIRP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Receive Sensitivity |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Software Features | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LAN | Static IP/DHCP Client Supports IP-MAC binding | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WAN |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wireless Mode |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Channel Width | 20MHz, 40MHz, 80MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Encryption Security | 64-/128-bit WEP, WPA, WPA-PSK, WPA2, WPA2-PSK, 802.1X | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wireless Security | Enable/Disable SSID Broadcast Wireless – filtering of max. 32 MAC addresses User Isolation | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. SSIDs | 8 ( 4 per radio) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Clients | 128 (100 is suggested, depending on usage) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. WDS Peers | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wireless QoS | Supports Wi-Fi Multimedia (WMM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wireless Advanced | Auto channel selection 5-level transmit power control (100%, 75%, 50%, 25%, 12.5%) Client limit control, coverage threshold Wi-Fi channel analysis chart Fast Roaming | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Status Monitoring | Device status, wireless client list PLANET Smart Discovery DHCP client table System Log supports remote syslog server | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VLAN | IEEE 802.1Q VLAN (VID: 3~4094) SSID-to-VLAN mapping to up to 4 SSIDs | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Self-healing | Supports auto reboot settings per day/hour | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Management | Remote management through PLANET DDNS/Easy DDNS Configuration backup and restoration Supports UPnP Supports IGMP Proxy Supports PPTP/L2TP/IPSec VPN Pass-through SNMP v1/v2c/v3 support, MIB I/II, Private MIB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Central Management* | Applicable controllers: NMS-500/NMS-1000V, WS-1232P, WS-2864PVR *The feature will be supported through firmware/system upgrade. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environment & Certification | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Temperature | Operating: -20 ~ 55 degrees C Storage: -40 ~ 70 degrees C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Humidity | Operating: 10 ~ 90% (non-condensing) Storage: 5 ~ 95% (non-condensing) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Regulatory | CE, RoHS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
