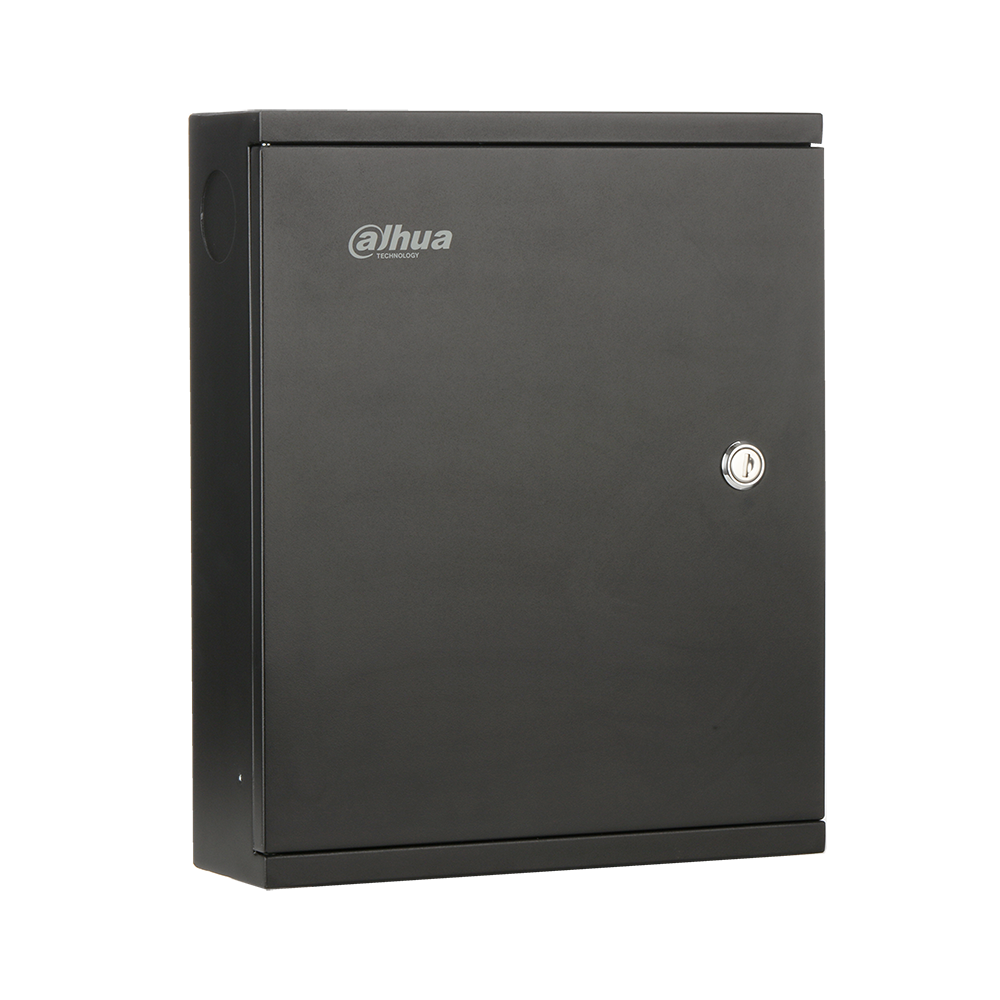

The DHI-ASC2204C-H is a master controller to manage elevator control modules. The controller supports the RS-485 interface which allows for flexible reader integrations and web service can be used to configure sub-controllers. The controller can issue alarms in the case of events such as tampering, intrusion, timeout, duress, invalid card, and incorrect passwords.
Features:
- Manages Up to Eight (8) Elevator Control Lifts (DHI-VTM416)
- Supports TCP/IP, RS-485, and Wiegand Protocols
- Stores 1,000 Users and 200,000 Card-swipe Records
- Issues Alarms for Tampering, Intrusion, Timeout, Duress, Invalid Card, and Incorrect Password
- Supports Built-in RTC, Manual Time-fixing, and Automatic Time-fixing
- Enables Anti-passback and Multi-door Interlock to Control Traffic in High-security Applications
- Supports Watchdog Mechanism to Ensure Operation Stability
| System | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Main Processor | Embedded processor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Memory | 256 Mb | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Input/Output Ports | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Input | Inputs x 20 ( Lock state x 4, Door sensor x 4, Exit button x 4, Alarm x 8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Output | Relay x 12(Door lock x 4, Alarm x 8 ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reader | Reader x 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Capacity | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Card holders | 200,000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Events | 150,000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Function | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Control Mode | Four door one-way | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Access control | Anti-pass back, Multi-interlock, Multi-card unlock | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| User Management | General, VIP, Guest, Patrol, Blocklist, Duress | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Alarm Function | Door time out alarm, Intrusion alarm, Duress alarm, Tamper alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Period | Support 128 groups of schedule, 128 groups of period and 128 groups of holiday period | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interface | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| To PC | RJ45(10/100M) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| To Reader | Wiegand 26/34, RS485 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Network | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Network Function | TCP/IP, UDP, HTTP, HTTPS, DDNS, Register, P2P, NTP, DST | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. User Access | 1-999 adjustable | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Genreal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RTC | Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Supply | AC85-AC264, 50/60Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Temperature | –30°C to +60°C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Working Humidity | ≤95% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimension(W×D×H) | 330.0 mm × 270.0 mm × 87.0 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight | 2 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Working Environment | Indoor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certificates | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE | Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FCC | Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
